APSL801气压全自动活塞式压力计

APSL801气压全自动活塞式压力计

分享到微信

×
APSL801气压全自动活塞式压力计是本公司采用先进的防磨损专利设计开发的产品,全自动加载砝码,全自动加压。在检定过程中,任何时候都能做到防磨损,保证活塞系统在一个检定周期内的最大误差不超过允许误差。系统包含了全自动压力校验台的功能,具有发送24V电源,测量实时压力、输入电流、输入电压、活塞位置。
产品详情

1、产品概述
  APSL801气压全自动活塞式压力计是本公司采用先进的防磨损专利设计开发的产品,全自动加载砝码,全自动加压。在检定过程中,任何时候都能做到防磨损,保证活塞系统在一个检定周期内的最大误差不超过允许误差。系统包含了全自动压力校验台的功能,具有发送24V电源,测量实时压力、输入电流、输入电压、活塞位置、砝码转动速度、活塞头温度、湿度等功能,可以全自动检定压力变送器、数字压力计、精密压力表等,自动设定检定点数。检定速度快,检定二只压力变送器仅仅10分钟左右。

  开始检定前,自动启动大功率真空泵,把真空罩内压力快速抽到20Pa以内,随后根据定值自动加载砝码,自动加压,直到活塞被顶起,稳定规定时间后,进入下点。



  安装了大气压传感器,能显示当地大气压。

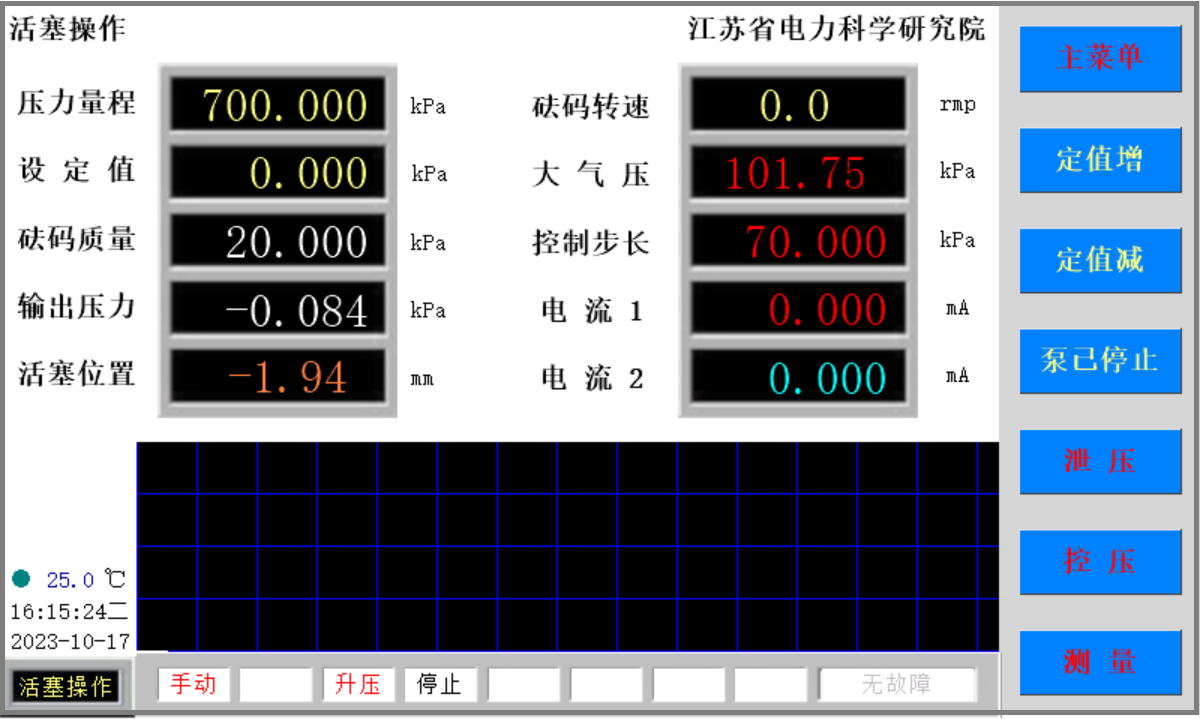

  如下图所示,定值可以由“设定值增”和“设定值减”按键按控制步长步进方式操作,也可以直接由触摸屏上的输入窗口操作,控制步长可以任意修改;活塞被顶后,自动计算下降速度。在控制压力时,自动转动砝码,停止时会自动停止转动;自动测量二路电流,可以同时检定二只绝压变送器。

2、功能

  • 全自动检定压力变送器,自动记录检定结果,自动打印检定报告;

  • 全自动检定精密数字压力计,自动记录检定结果,自动打印检定报告;

  • 全自动检定精密压力表,自动计算误差,自动记录检定结果,自动打印检定报告。

  • 如果采用公斤砝码,可以全自动检定活塞压力计。

3、相关专利

  • 201810567408.5

  • 201820858929.1

  • 201920462275.5

  • 201910276297.7

  • 202122144084.4

4、技术指标

1)绝压和正压测量范围及分辨率:


2)正负压测量范围及分辨率


3)准确度:

  • 压力:0.005级,0.01级,0.02级,0.05级。

  • 电流:(0~22)mA,0.02级。

  • 电压:(0~5.5)V,0.02级。

4)其他:

  • 24V电源输出功能,具有2个电量测量通道,方便检定压力变送器。

  • 砝码材料:无磁不锈钢。

  • 活塞杆活塞缸材料:碳化钨。

  • 气压工作介质:高纯氮气。

  • 外形尺寸:Ф400*500mm

  • 可以连TMMS-2000软件,自动打印检定报告。

  • 可以在触摸屏上查询检定结果,也可以用U盘导出检定结果。

5、性能特点

  • 全自动加载砝码。

  • 所有砝码同步转动,在砝码加载过程中无磨损。

  • 内置专用压力源,自动加压。

  • 内置压力、电流、电压、温度、湿度传感器。

  • 内置活塞位置、转速测量。

  • 符合JJG1086-2013《气体活塞式压力计》、JJG99-2006《砝码》国家计量检定规程。

  • 全自动加减砝码:没有放在挂蓝上面的砝码与放在挂蓝上面的砝码同步转动,在同步转速加载砝码,砝码加载过程无磨损,稳定性好,加压速度快。

  • 采用无磨损防断杆活塞系统,在极限位置采用滚动方式,活塞盘无磨损。

  • 采用了活塞专用全自动压力源进行全自动加压,加压速度快,稳定速度快。

  • 数字终端监控参数:触摸屏操作,显示环境大气压、环境温度、环境湿度、当前压力、活塞位置、活塞温度、活塞转速和砝码组合等信息;

  • 压力值的修正:真空罩内压力、重力加速度、活塞温度等参数软件自动修正;

  • 自动加码:块状砝码和筒状砝码自由组合,自动加载;采用内挂式砝码,无故障点,故障率极低;

  • 标准配置3个被检快速接口,可以配多路(3-4路)扩展,检定多只传感器;

  • 功能:全自动检定压力变送器、数字压力计、压力表。

6、优势
6.1做到了防磨损
  具有专利技术的防磨损设计(专利号:201920462275.5和201910276297.7),才能长期保持砝码质量稳定性。
  具有专利技术的防磨损设计(专利号:201810567408.5和201820858929.1),才能长期保持活塞底盘质量稳定性。
  1)所有砝码(被挂起的砝码和加载在挂蓝上砝码)同步转动,在砝码加载过程中没有相对运动,无磨损。
  2)活塞盘限位采用轴承限位,活塞极限位置滚动转动,活塞头在任何工况下无磨损。
  目前的全自动活塞式压力计,包括进口的,稳压速度都比较慢,其中的主要原因是活塞在悬浮状态才能转动砝码,活塞位置在上限和下限时由于怕磨损,不允许转动砝码,且活塞式压力计为精密仪器,不允许有冲击,故转动和停止砝码的加速度必须很慢。造成了稳压速度很慢。一般要3-5分钟一点。
  APSL801从根本上解决了问题,砝码可以一直保持转动。稳定一个压力只需30秒到60秒即可完成。
  只有做到防磨损,年稳定才能保证,检定速度才能快,效率才能提高。
6.2采用内挂式砝码,故障少
  APSL801砝码的圆周形挂钩与砝码为一体加工而成,没有活动部分,加载砝码时,四周同时升降,相当平稳,基本没有故障点,一般不会产生故障。使用过程中突然停电,不会引起故障。
  气动加载的的故障点很多,每块砝码有三个伸缩挂钩或转动挂钩,由气缸驱动,由于磨损和润滑问题,容易产生故障,任何一个出故障就不能工作。一个挂钩出故障,会造成砝码不平衡,发生故障。气动加载的对气源要求较高。使用过程中突然停电或断气,可能会引起故障。
6.3砝码加载平稳
  APSL801加载砝码通过升降被挂起砝码实现,比较平稳,没有冲击,加压与加载砝码同时进行。
  加载二进制砝码必须放下所有砝码,随后吊起不用的砝码,而且速度较快(气缸控制挂钩,不可能慢动)冲击较大,下行程时,活塞杆快速下降,随后快速上升。一般在被测连接管前部配备自动切断阀,确保砝码切换过程中压力过冲或过低不影响被检器具。
6.4活塞压力计和压力源分体布置,无震动
  APSL801活塞压力计和压力源分体布置,通过电线和管子相连,压力源的电机运行时的微小振动不会传递到活塞压力计,保证活塞压力计测量精准,稳压速度快,寿命长。
6.5其它
  内置压力、电流、电压、温度、湿度传感器,24V电源发送。方便检定压力变送器。

  内置活塞位置、转速、升降速度测量。

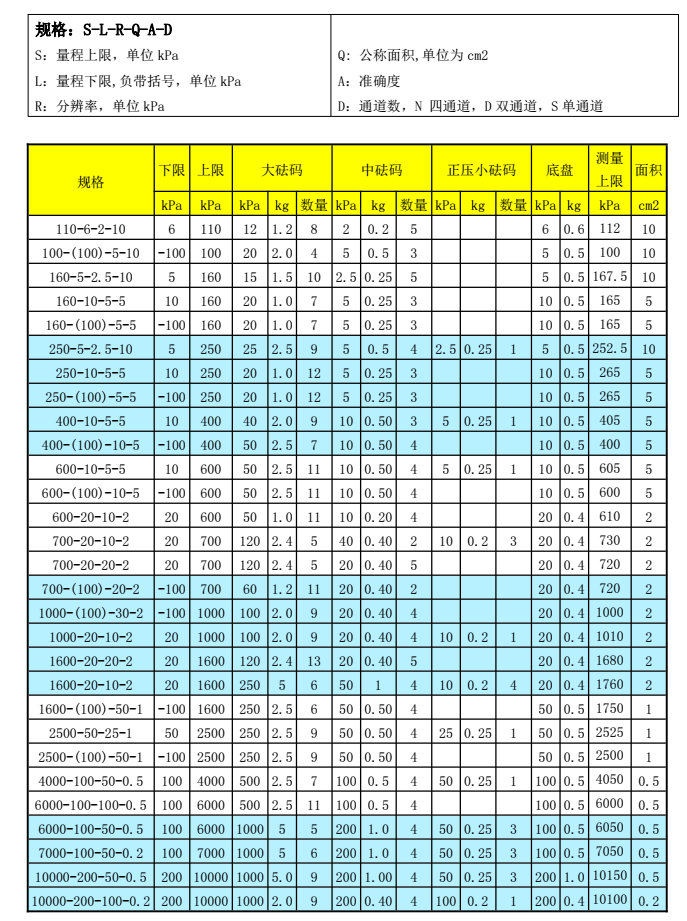

7、选型



APSL801气压全自动活塞式压力计
